CAD怎么让图纸编号自动更新

一套施工图往往有几十张，图签里的图名与图号得一张张手动修改，改完还要回头核对有无遗漏，稍不注意前后就对不上。把图号做成字段并与图纸集里的图纸名称绑定，之后只需在图纸集中改一次，图签便会自动跟随变化，再在命令行输入re刷新即可，不用记着到底改过哪几张图纸。

CAD怎么让图纸编号自动更新

第1步：在“插入”选项卡中打开字段

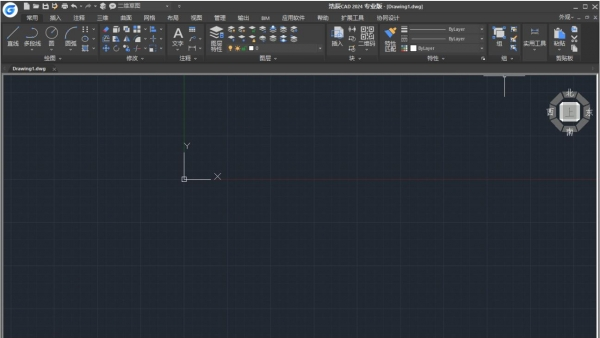

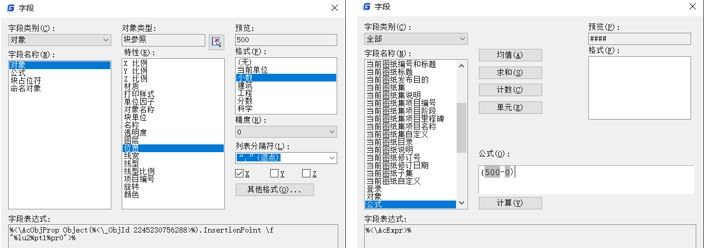

打开浩辰CAD，点击菜单栏的“插入”选项卡，找到“字段”命令，弹出字段对话框。

第2步：字段类别选“图纸集”

在字段类别列表中选择“图纸集”，下方字段名称会出现“当前图纸编号”这一项，右侧可看到它的实际取值。

第3步：将图号字段插入图签

选中“当前图纸编号”，点击“确定”，将字段放到图签的图号位置，显示的编号与图纸集中的子集名称完全一致。

第4步：用同样方式插入图名

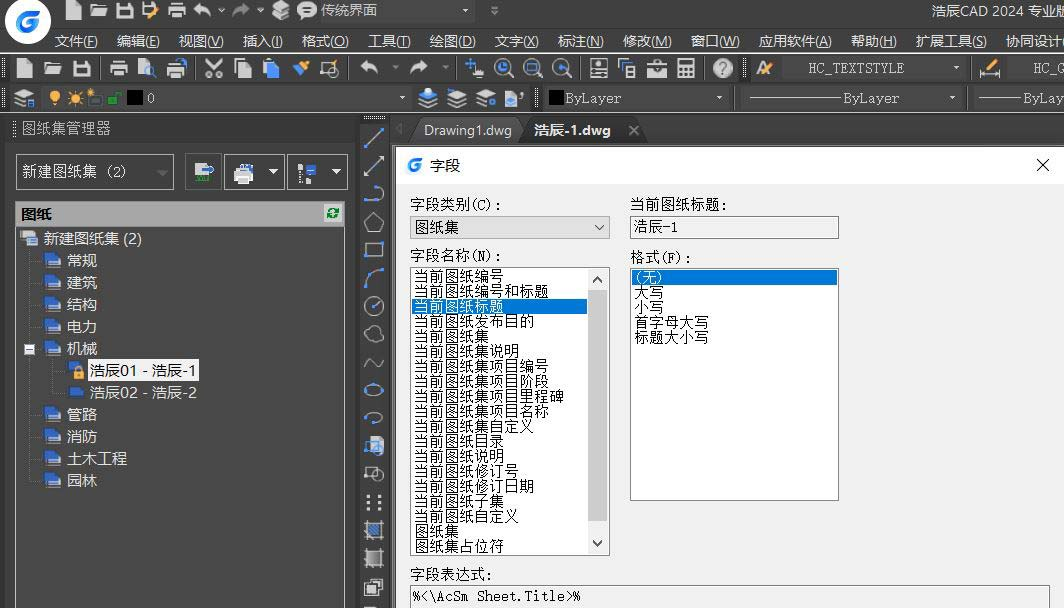

重复一次字段操作，将字段名称改为“当前图纸标题”，插入到图签的图名位置，两个位置便都成了动态字段。

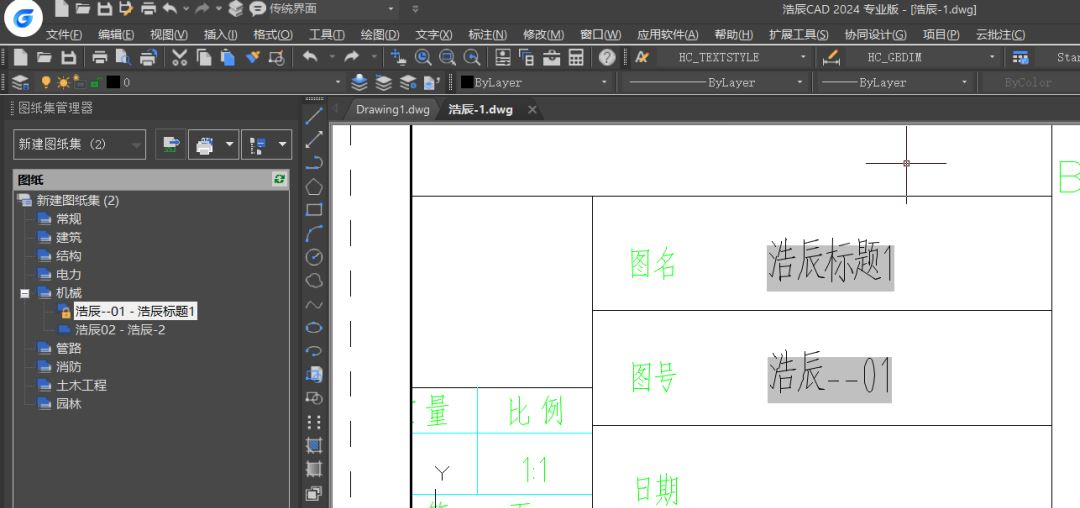

第5步：改动图纸集并刷新

在图纸集中右键目标图纸，选择“重命名并重新编号”，改好编号与标题后确定，回到命令行输入re回车，图签内容立即同步。
