Excel怎么制作仪表盘型图表

像销售额完成率这类比率指标，用柱状图看不过是一根柱子，换成饼图又看不出究竟完成多少。仪表盘图表形如汽车速度表，指针停在哪一段就表示完成到哪一步，汇报时比一个干巴巴的百分比直观得多。它的本质其实是一张圆环图，依靠辅助列算出指针的角度与刻度位置。

Excel怎么制作仪表盘型图表

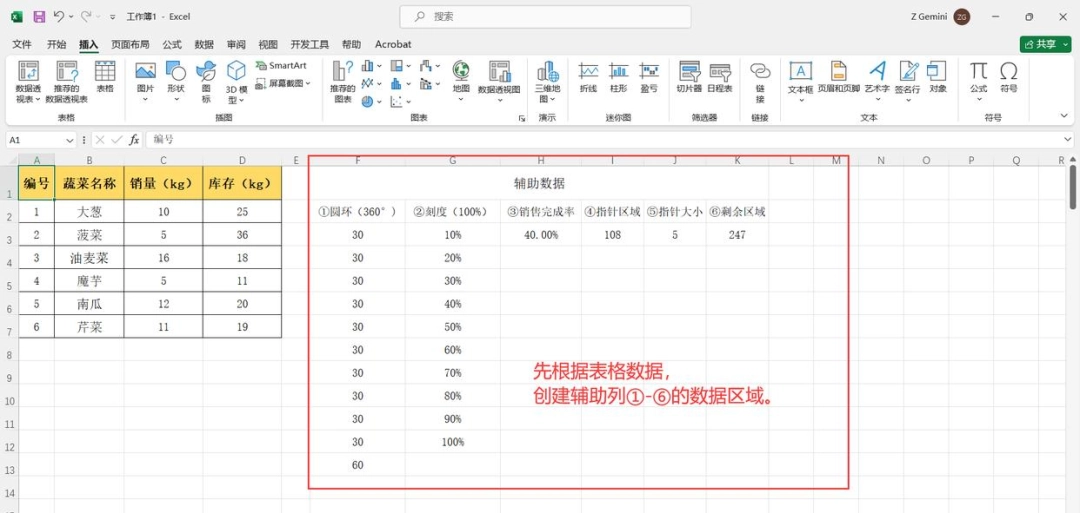

第1步：先建立六列辅助数据

在表格右侧建立六列辅助数据，依次存放圆环角度、刻度值、完成率、指针角度、指针大小与剩余角度，其中完成率由销量除以库存得出。

第2步：插入圆环图

选中“圆环角度”那一列，点击“插入”选项卡中的圆环图，页面上会生成一个完整圆环，先把自动出现的图表标题与图例删掉。

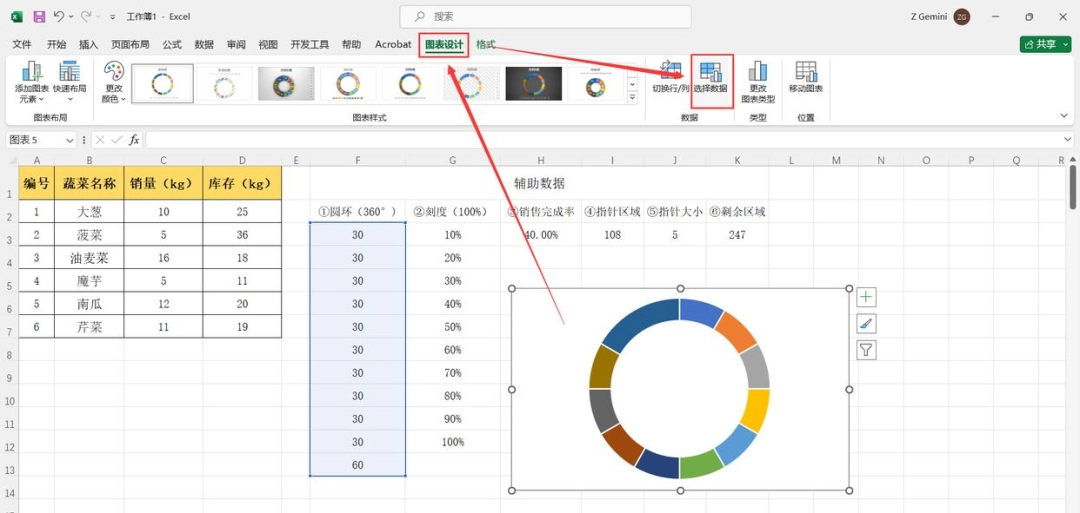

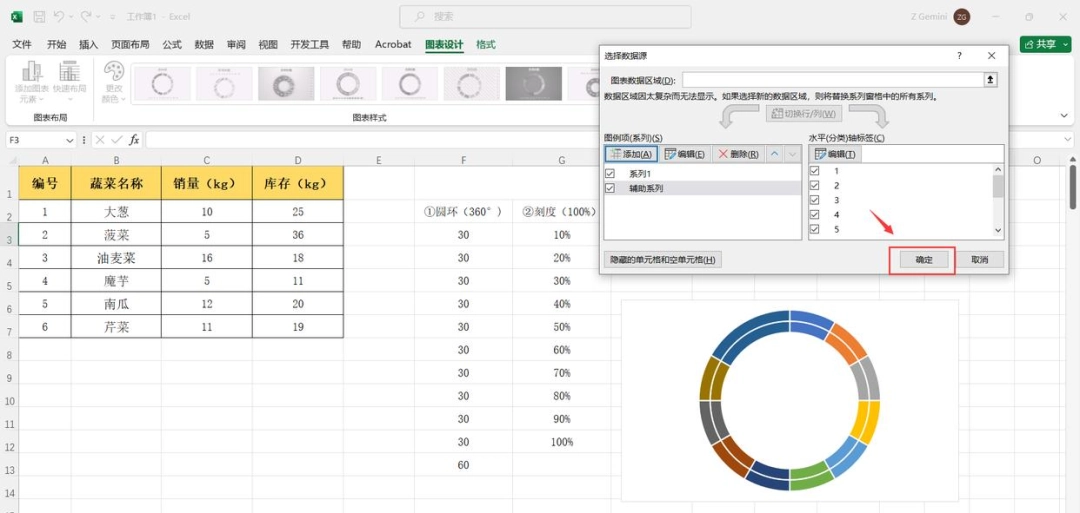

第3步：添加第二个数据系列

选中图表，在“图表设计”中点击“选取数据”，通过“添加”按钮新建一个系列，系列值指向“圆环角度”列，确定后便多出一圈内圆环。

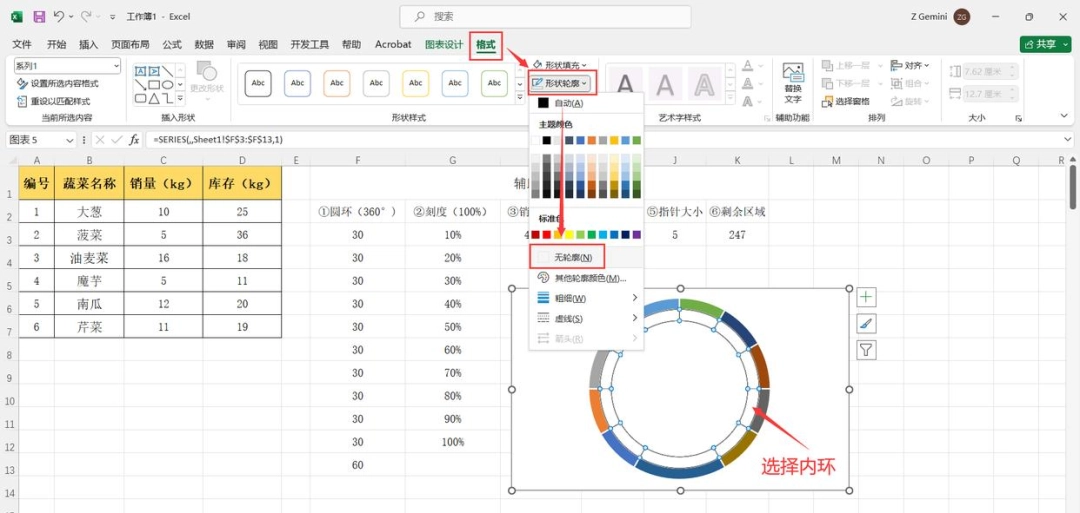

第4步：调整起始角度并隐藏内环

双击圆环打开“设置数据系列格式”，将第一扇区起始角度改为210度；再选中内圆环，在格式中将形状填充与轮廓都设为“无”。

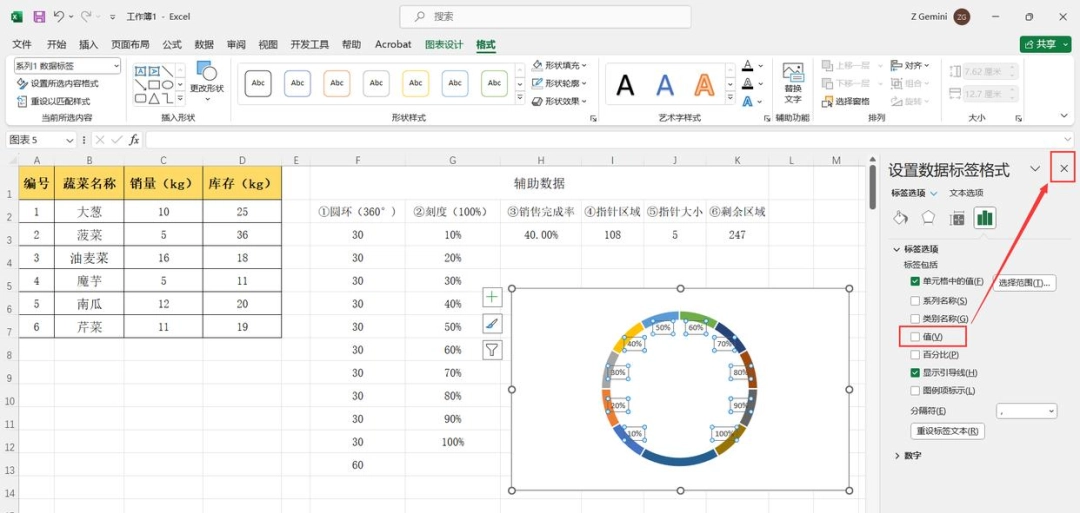

第5步：将刻度标签换成单元格值

选中内圆环，点击图表右上角的加号，进入数据标签的更多选项，勾选“单元格中的值”并指向刻度列，再取消“值”的勾选，刻度数字便会显示出来。
