CAD参数化约束怎么用

在画支架图时，只要改动某个孔的直径，与之相关的中心线、尺寸标注以及相邻圆弧都得重新描绘，纯靠手工来回改往往要耗费半小时左右。借助参数化约束，可以把这些几何关联固化到图形内部，把相切、相等、同心等关系设定好以后，拖动某一尺寸，整张图便会依据既定关系自动刷新，从而省去大量重复操作。约束条件加得越充分，图形可被随意改动的空间越小，后期修改反而更加可靠。

CAD参数化约束怎么用

第1步：先弄清楚约束有哪几类

参数化约束的作用，是给二维图形附加几何关联，使对象彼此维持相切、平行、相等等关系；它和直接修改尺寸不同，约束锁定的是图形与图形之间的相对联系。

第2步：让圆与直线保持相切

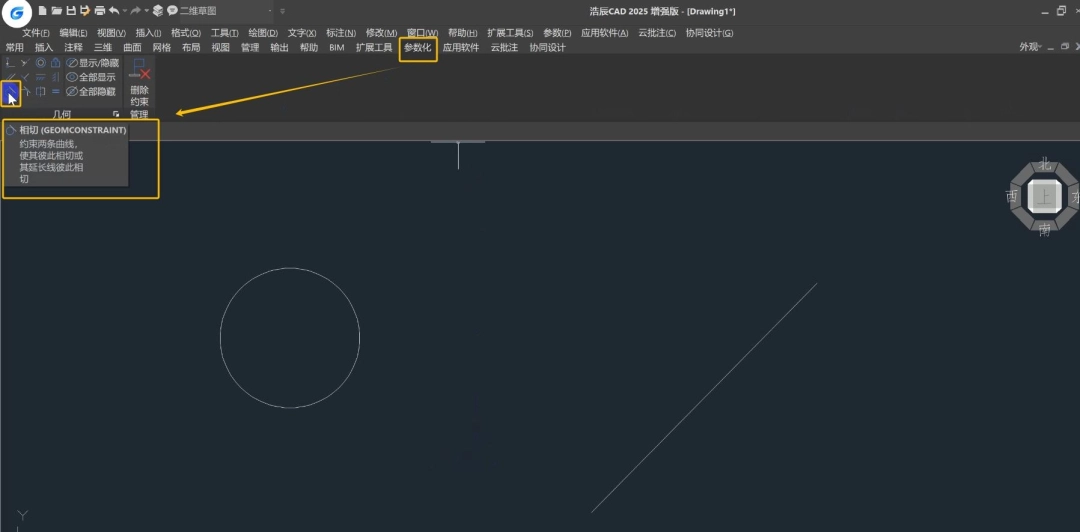

先点开菜单栏里的“参数化”，选择“相切”，接着依次点选圆和直线，二者便建立起相切关系，此后拖动其中任意一个，另一个都会随之移动。

第3步：把若干线段约束为等长

先绘制几条长短不一的线段并加上标注，再进入参数化里的“相等”，逐一点选这些线段，它们的长度就会被统一到同一数值，标注也会同步刷新。

第4步：用组合约束把整组图形排整齐

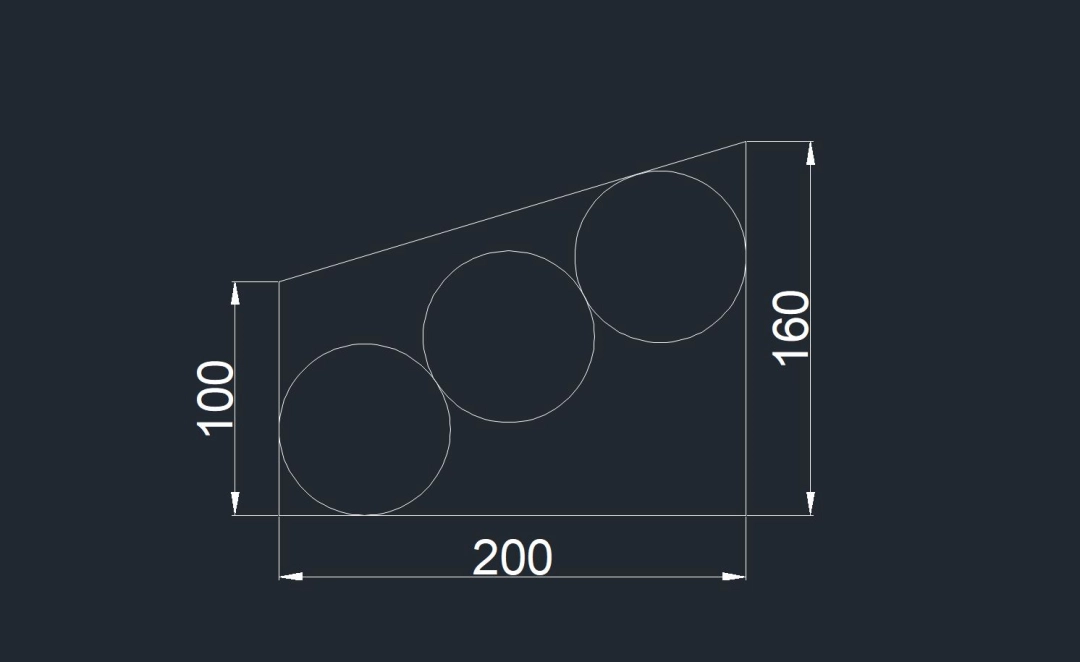

依据标注画出外侧的梯形，用“固定”将其锁定在图面上，再借助“相等”与“相切”把内部几个圆逐一排布进去，之后改动任一尺寸，整组图形都会自动重新排布。
