CAD怎么使用阵列命令

画机械零件、建筑平面图时，经常要画出成排成圈的相同图形，一个一个拷贝再对齐位置，费眼又容易歪。CAD的阵列命令就是干这个的：勾选一个对象，设定行数列数或围绕中心的角度，一次生成所有副本，间距角度精确可控。下面以一个三角形为例，将矩形阵列和环形阵列两种用法都走一遍。

CAD怎么使用阵列命令

第1步：启动CAD绘制基础图形

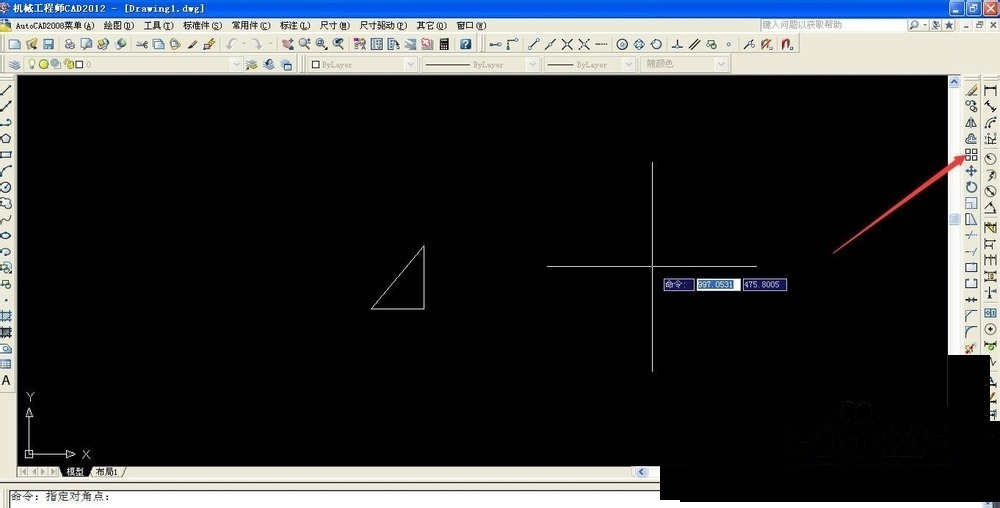

启动AutoCAD切换至绘图界面，先用直线工具在绘图区画出一个简单的三角形。阵列需要一个"母本"对象，将它画在合适的位置，后续的副本都由它生成。

第2步：打开阵列命令

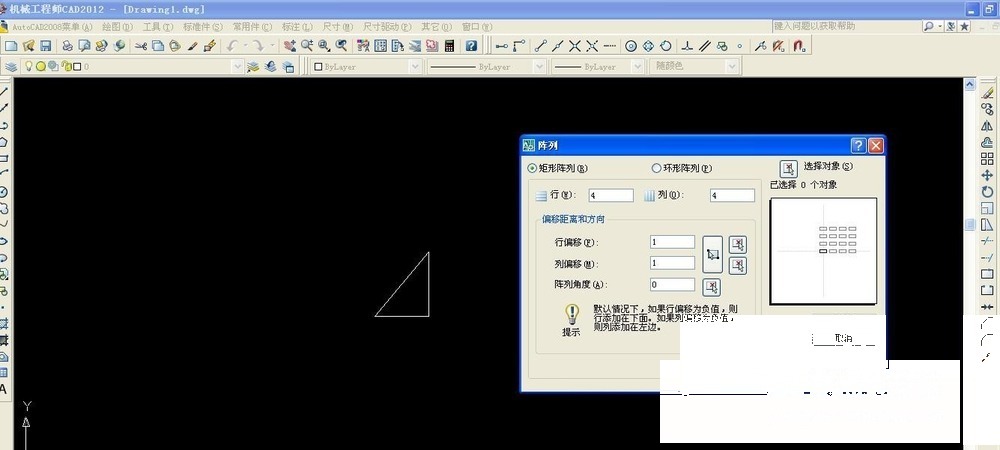

在菜单栏点"修改→阵列"，弹出阵列对话框；熟练后径直键入快捷键"AR"再按回车，一样能调出。对话框里不妨切换"矩形阵列"和"环形阵列"两种模式。

第3步：选定要阵列的对象

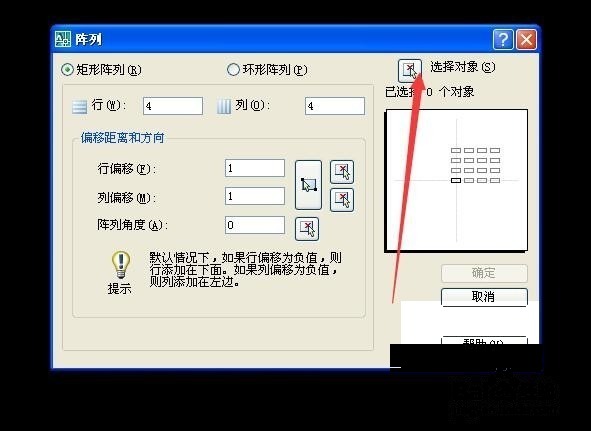

在阵列对话框中点右上角的"选择对象"按键，对话框临时收起，鼠标变成拾取框，到绘图区点选刚才画的三角形，选定后按右键或回车确定，回到对话框。

第4步：配置矩形阵列参数

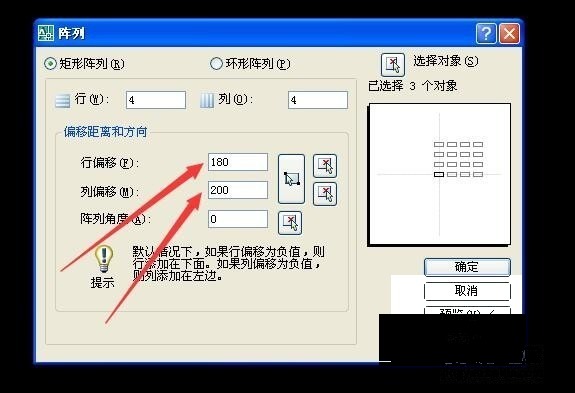

保持"矩形阵列"勾选，输入行数和列数（比如各4行4列），再在"偏移距离和方向"里填行偏移180、列偏移200。注意偏移值要大于图形本身的最大尺寸，否则相邻副本会重叠在一起。

第5步：确定结束矩形阵列

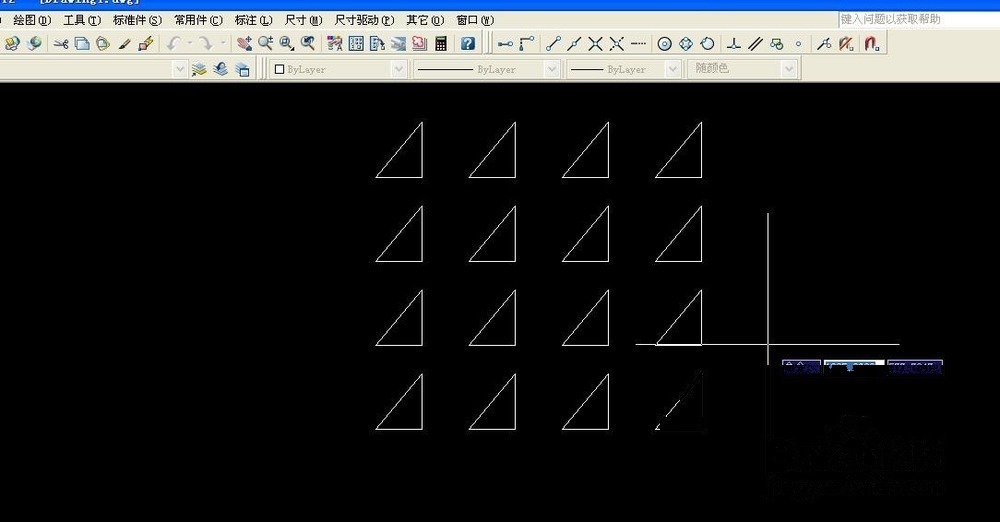

参数确认无误后点"确定"，绘图区立刻生成一个4×4的三角形方阵，行距列距整齐划一。不满意可以按Ctrl+Z去掉，重新调参数再来。

第6步：尝试环形阵列

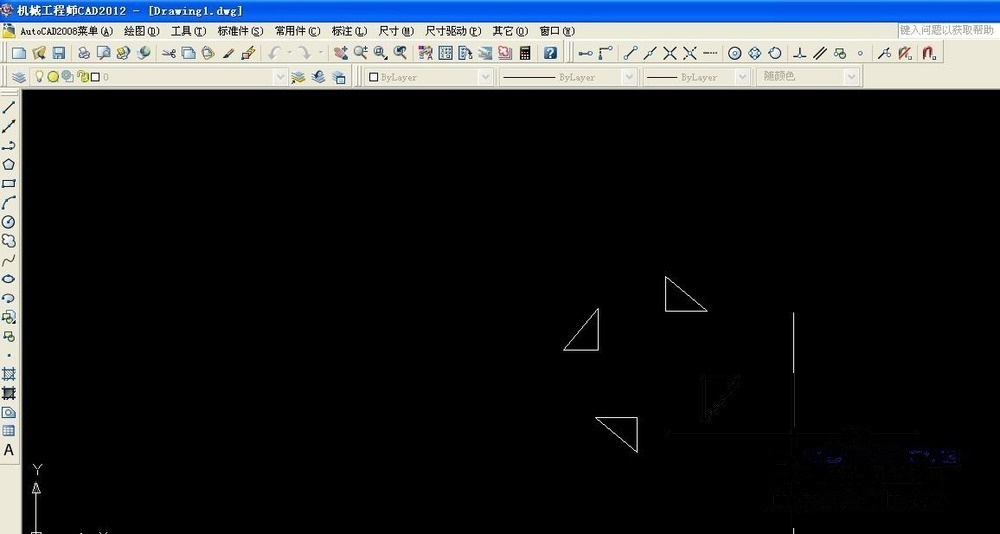

再执行一次阵列命令，这次选"环形阵列"，点"拾取中心点"在图形旁指定一个圆心，方式设为"项目总数和填充角度"，工程总数填4、填充角度填360度，确定后四个三角形就绕着中心均匀排开，这就是环形阵列的用法。
