CDR怎么画由粗渐细的箭头

标注产品尺寸或讲解受力方向时，一条尾粗头细的箭头比普通线条直观得多，视线顺着箭头移动，方向一眼便明。CDR中并没有现成的这类形状，用矩形转为曲线再删去一个锚点，即可做出锥形的箭身，前面补一个正圆作箭头头部，拼合起来就是一个完整的指示箭头；画完后组合一下还能整体缩放。

CDR怎么画由粗渐细的箭头

第1步：绘制矩形并填充颜色

新建画布，用矩形工具拉出一个细长的长方形，左键单击调色板为其填上所需颜色。

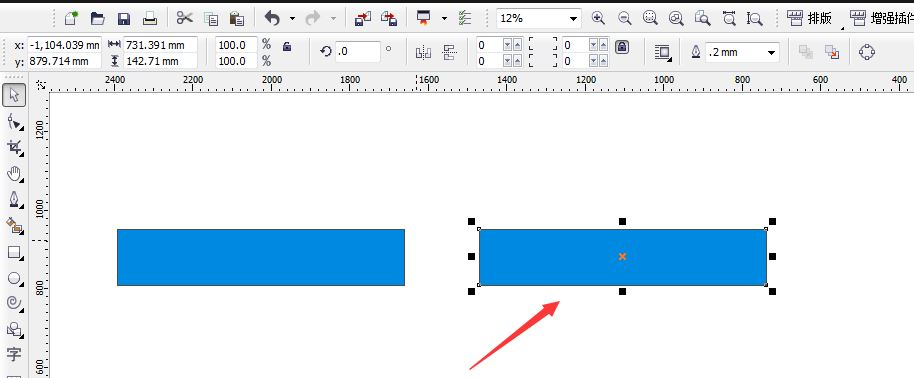

第2步：复制一份并转为曲线

按住左键拖动图形的同时点击右键，复制出一个相同矩形，选中后右键选择“转为曲线”，形状才能自由编辑。

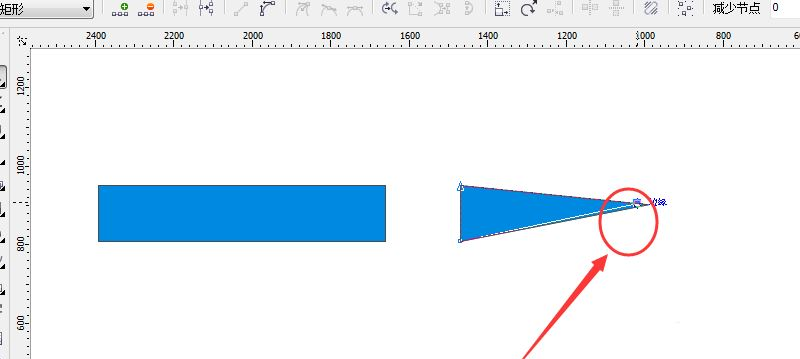

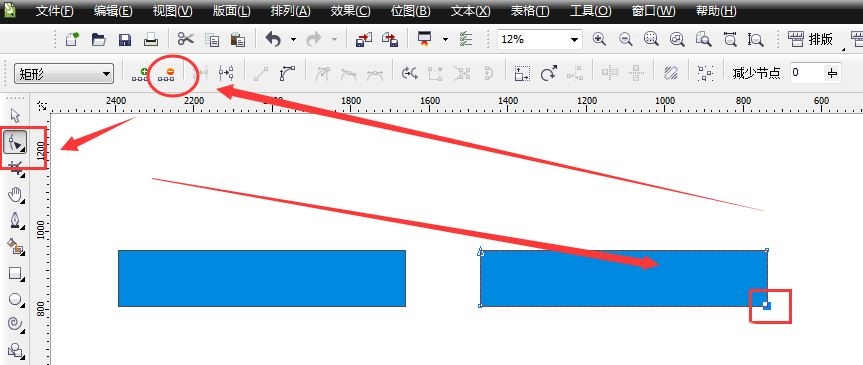

第3步：用形状工具删去一个锚点

切换到形状工具，单击右侧的一个锚点将其选中，按删除键去除，矩形立刻塌缩成一个三角形。

第4步：拖动锚点调整锥形弧度

继续用形状工具选中剩余的锚点，拖动位置微调三角形，使收窄的角度符合需要。

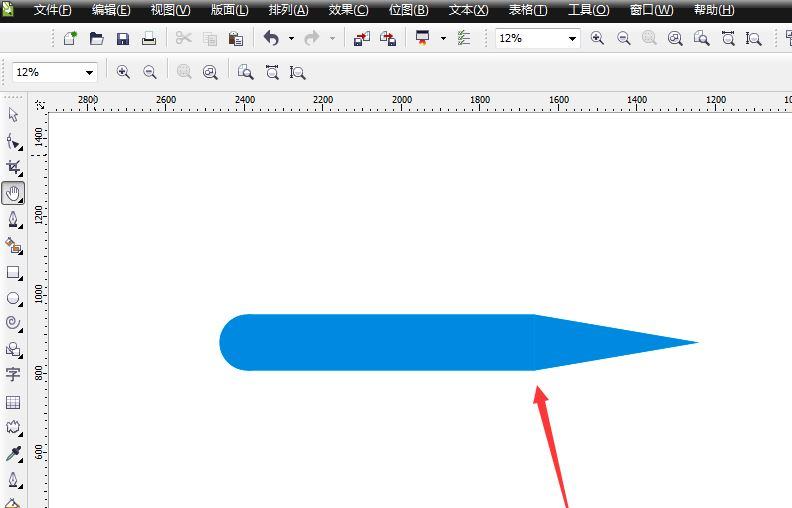

第5步：在尾部补一个正圆

回到矩形左侧的中心位置，按住Alt与Shift键拖出一个正圆并填充相同颜色，箭头头部的圆点便补齐了。
