CAD 怎么测量三维实体的体积

做零件报价或算运费，得先知道模型的体积，靠长宽高估算，异形件差得离谱。CAD 里有现成的质量属性查询，选中实体便把体积、表面积、质心一并算出来，比手动量尺寸再套公式准得多，结果还能直接抄进计算表。测量前确认单位是毫米还是米，单位错了体积会差好几个数量级。

CAD 怎么测量三维实体的体积

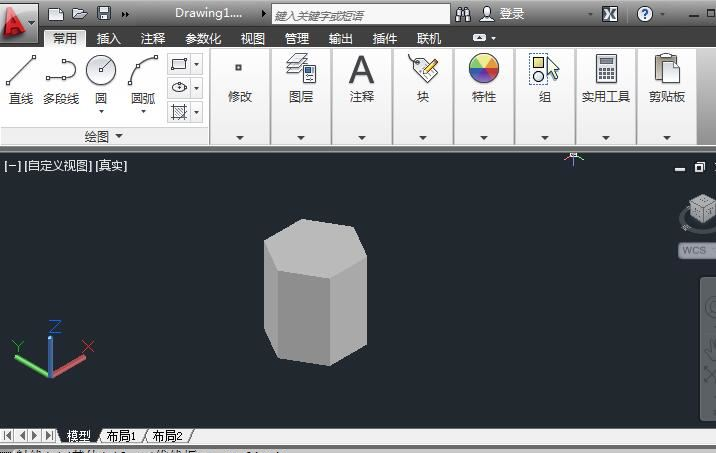

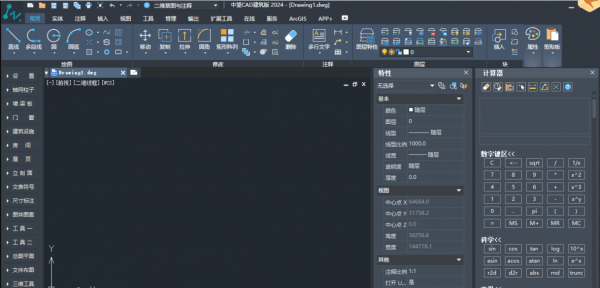

第1步：打开三维图形

先把要做测量的三维图纸打开，切到能看清实体的视角，确认模型是一个完整的实体而非散面。

第2步：从工具菜单进查询

点击顶部菜单栏的工具，展开后选择查询，里面有一组几何测量的命令。

第3步：执行面域质量属性

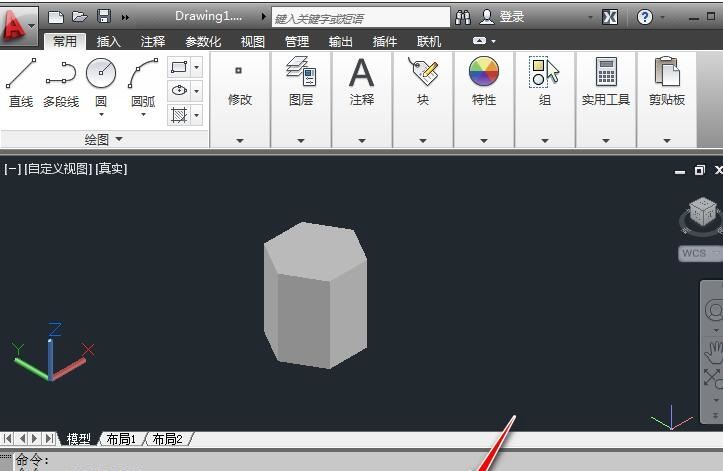

在查询中点击面域/质量属性，也可直接在命令行敲 MASSPROP 回车，效果一样。

第4步：选中实体读数据

框选或点选目标实体，命令行会滚动输出体积、表面积、质心坐标与惯性矩。

第5步：用测量工具再核一遍

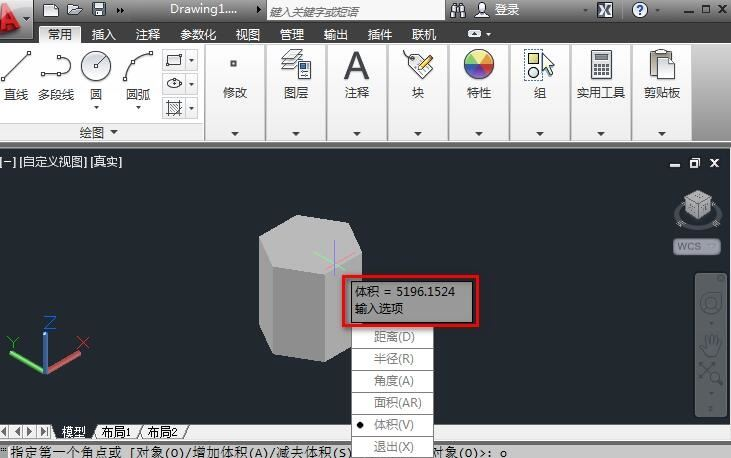

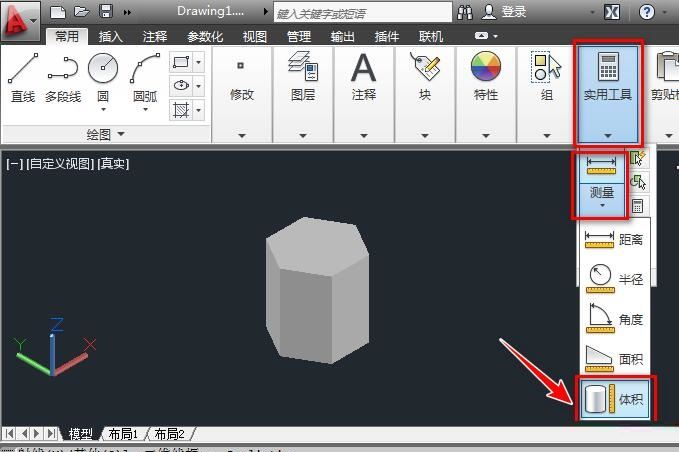

切到常用选项卡，点击测量里的体积，按提示输入 O 再选实体，屏幕上直接显示体积数值，便于与刚才的结果对照。
