CAD 怎么打印超长图纸

地形图、总平面、工艺管道图动辄几米长一条，硬塞进 A0 只会把线条压成一团，节点标注全糊。按标准图幅分块打印，接缝又对不齐，比例还容易走形。浩辰 CAD 留了三条出路：用视口同步先把分块拼成整张，或自定义一个超长图纸尺寸整张输出，再不然分块打印后把页边距归零，靠纸边拼接。

CAD 怎么打印超长图纸

第1步：打开图纸看清布局里的多个视口

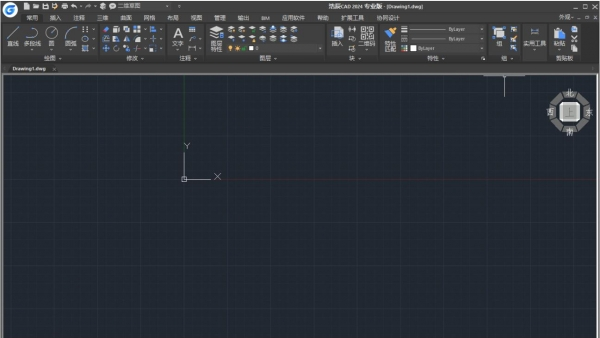

在浩辰 CAD 中打开地形图，切换到布局选项卡，图纸被切成几块视口，每个视口显示的是同一张图的不同区域。

第2步：在扩展工具中做视口同步

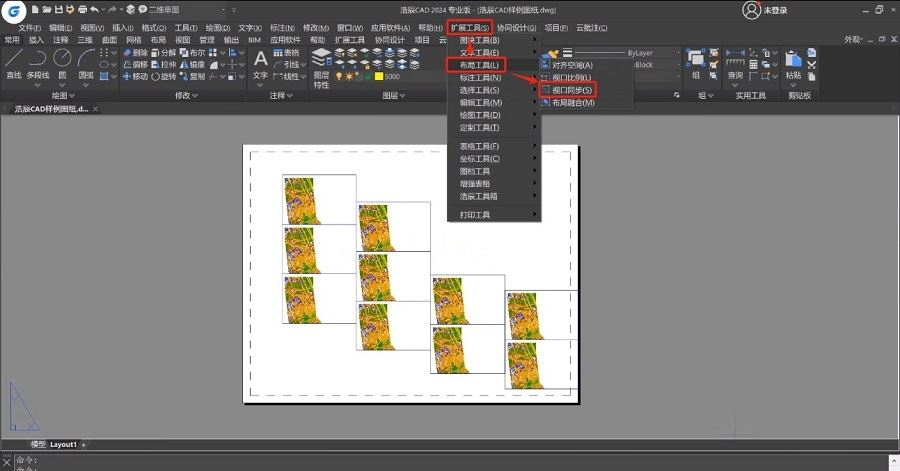

点击“扩展工具”，进入“布局工具”，选择“视口同步”，命令行对应 VPSYNC。先点一个视口当主视口，再框选相邻的几个，确定后软件自动把各块精确拼合，接着便能按这个布局直接打印。

第3步：自定义一个超长图纸尺寸

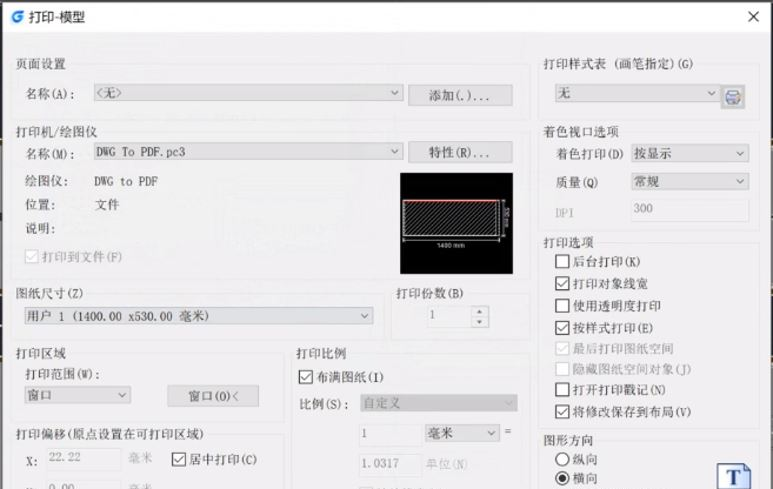

换一条路：在图纸边界画个矩形，记住长宽，然后打开打印窗口，打印机选 DWGToPDF，点击右侧“特性”新建自定义图纸尺寸，把刚才的长宽填进去。这样整张图按原始比例落在一张纸上，无需切分。

第4步：用 WPS 分割页面再打印

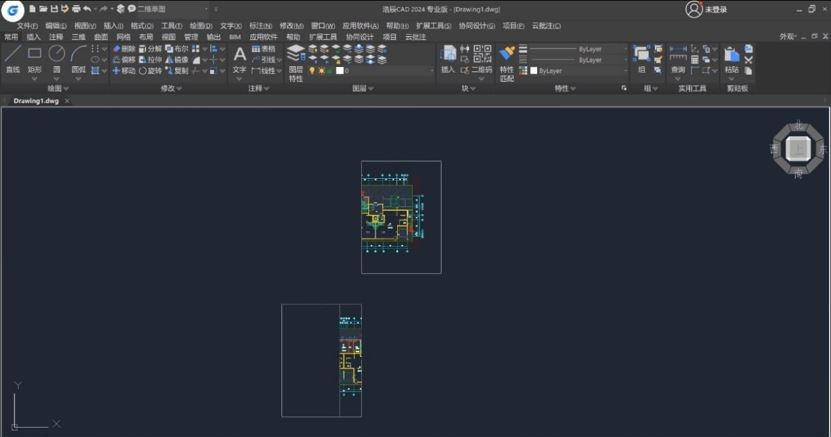

自定义尺寸出图后，PDF 会宽得无法查看，用 WPS 打开，点击“编辑”菜单中的“分割页面”，按需加分割线，把长图切成几段标准幅面，再逐段打印。

第5步：分块打印时把页边距设为零

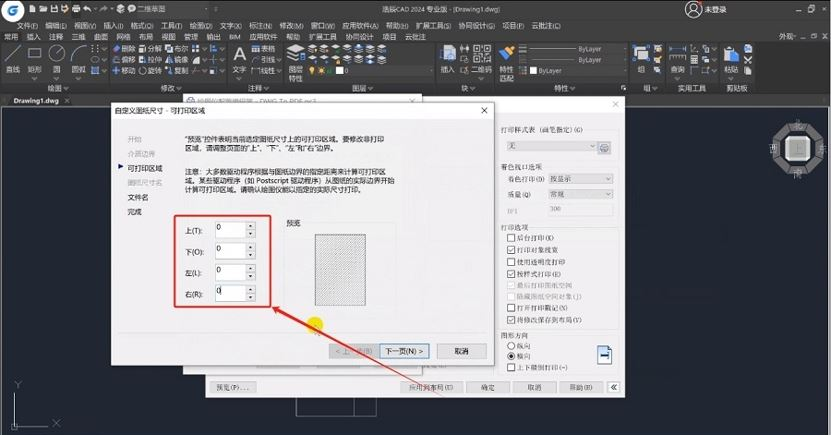

若要手工拼贴，就先按轴号分区，各块单独打印，在打印窗口中把标准图幅的页边距改成 0。驱动程序按图纸实际边界出图，两张纸对齐贴上后接缝处不会断开，比例也统一。
